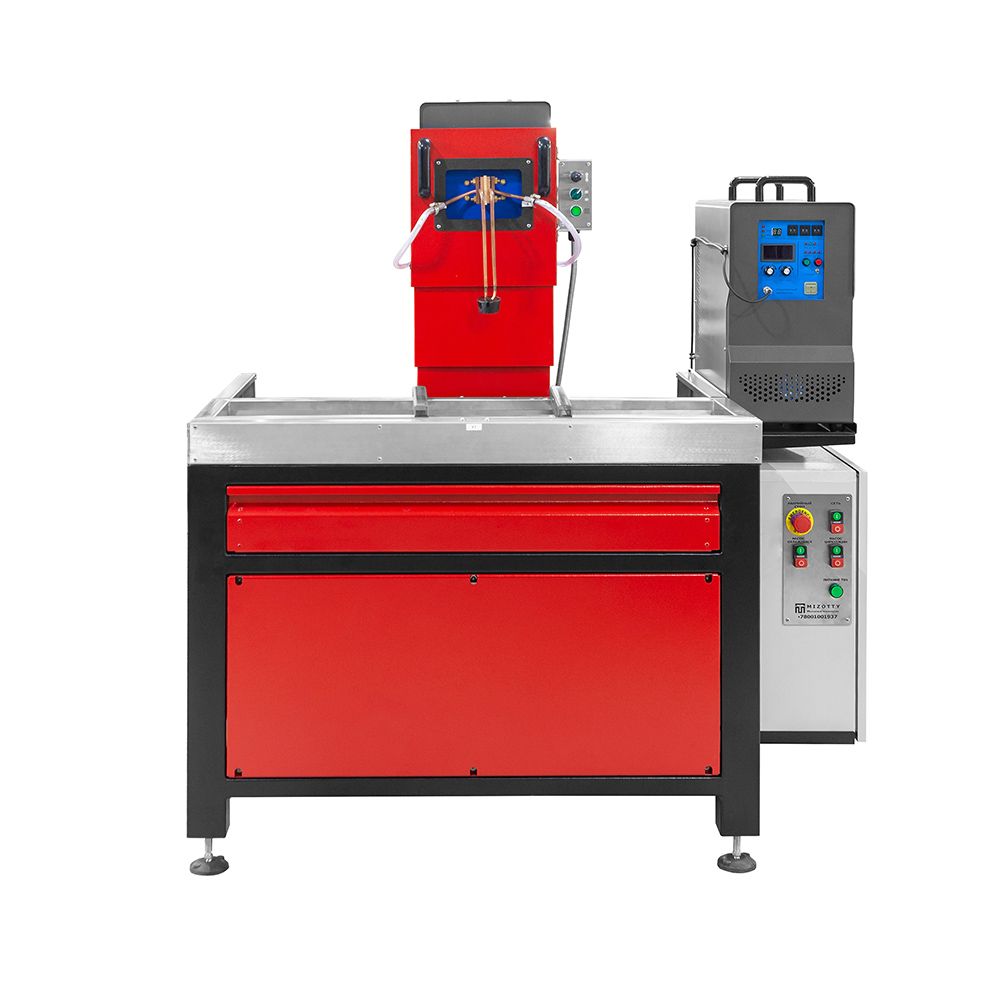

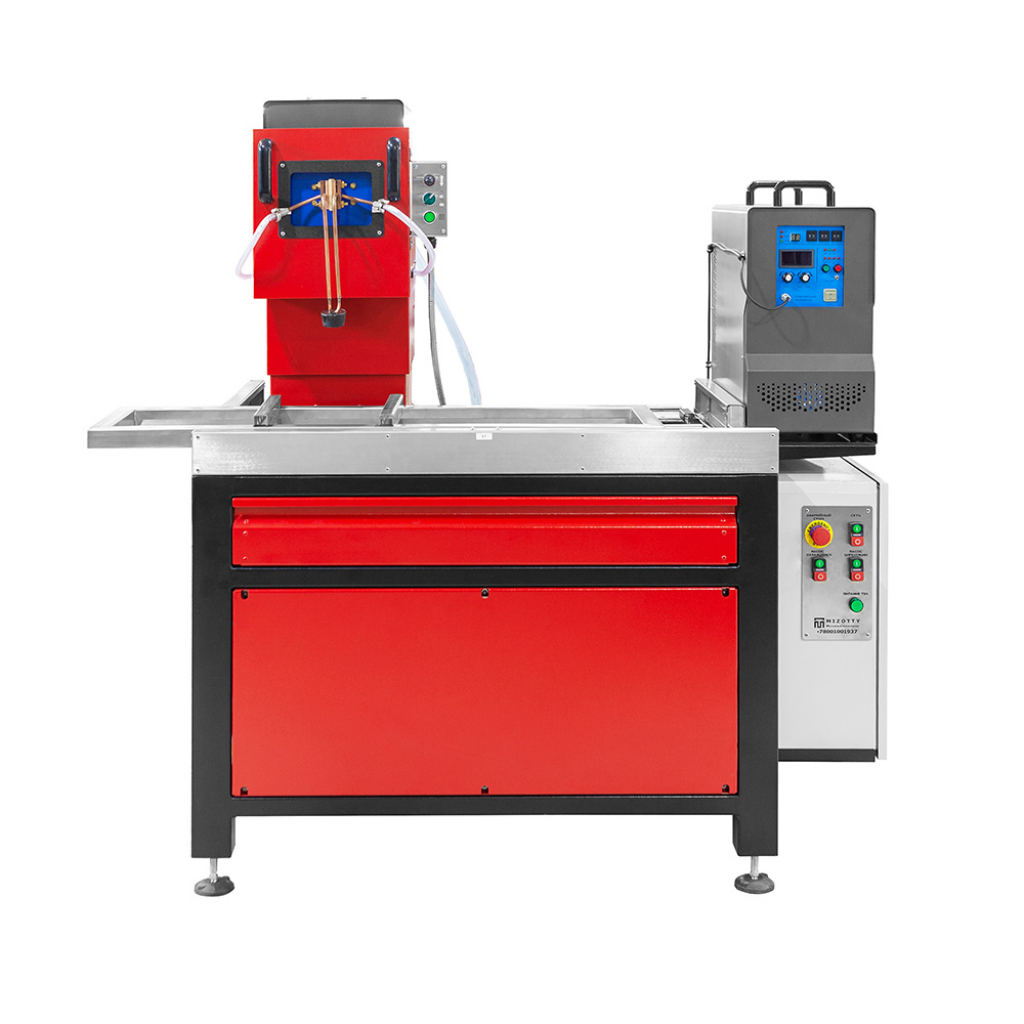

Стенд для демонтажа седел ГБЦ М-ТВЧ1
Стенд М-ТВЧ1 предназначен для индукционного нагрева металлических изделий, пайки металлов с адаптацией для извлечения седел клапанов головок блоков двигателей внутреннего сгорания и компрессоров. Его уникальные особенности позволяют сделать эту задачу простой и удобной благодаря быстрому индукционному нагреву седла до высокой температуры токами высокой частоты (ТВЧ). Возможности стенда серии М-ТВЧ1 позволяют использовать его для ремонта ГБЦ легкового, коммерческого, грузового транспорта и машин промышленного назначения и в других случаях, где требуется индукционный нагрев.

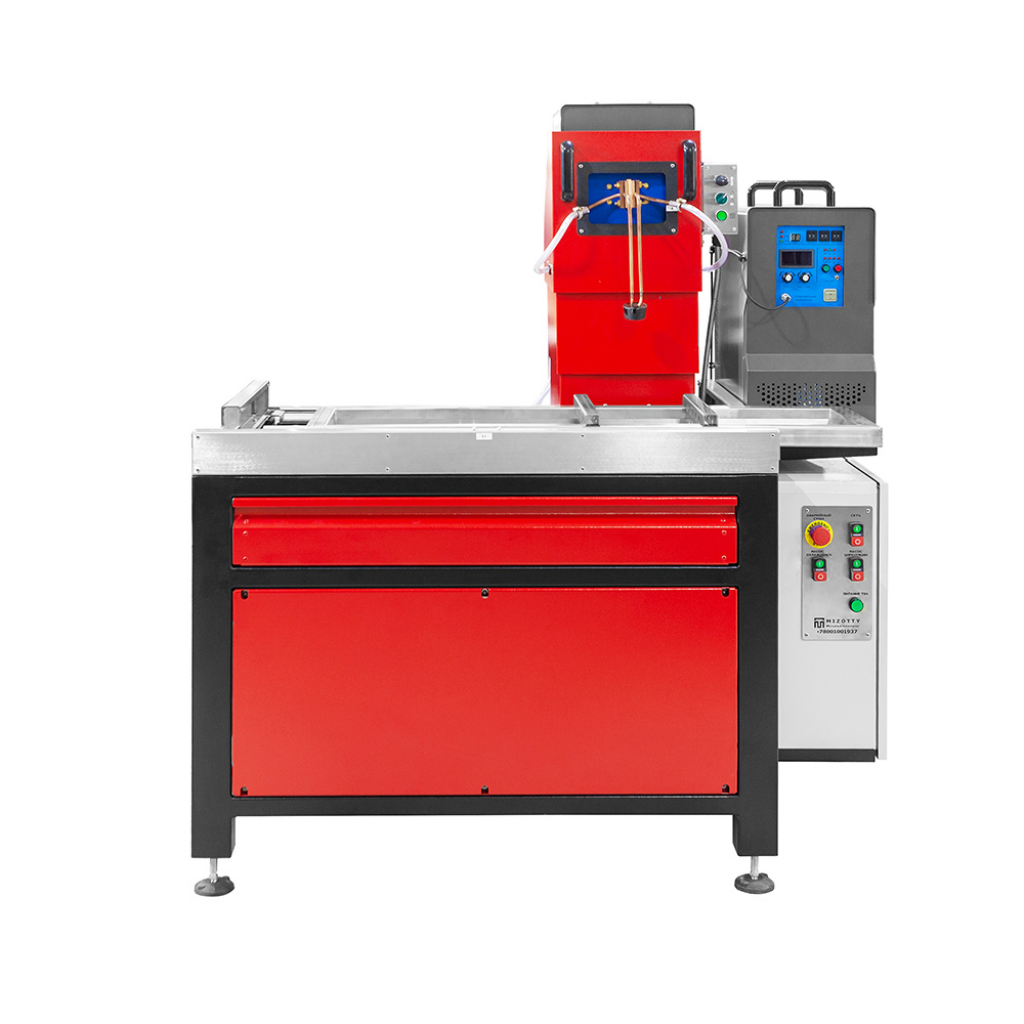

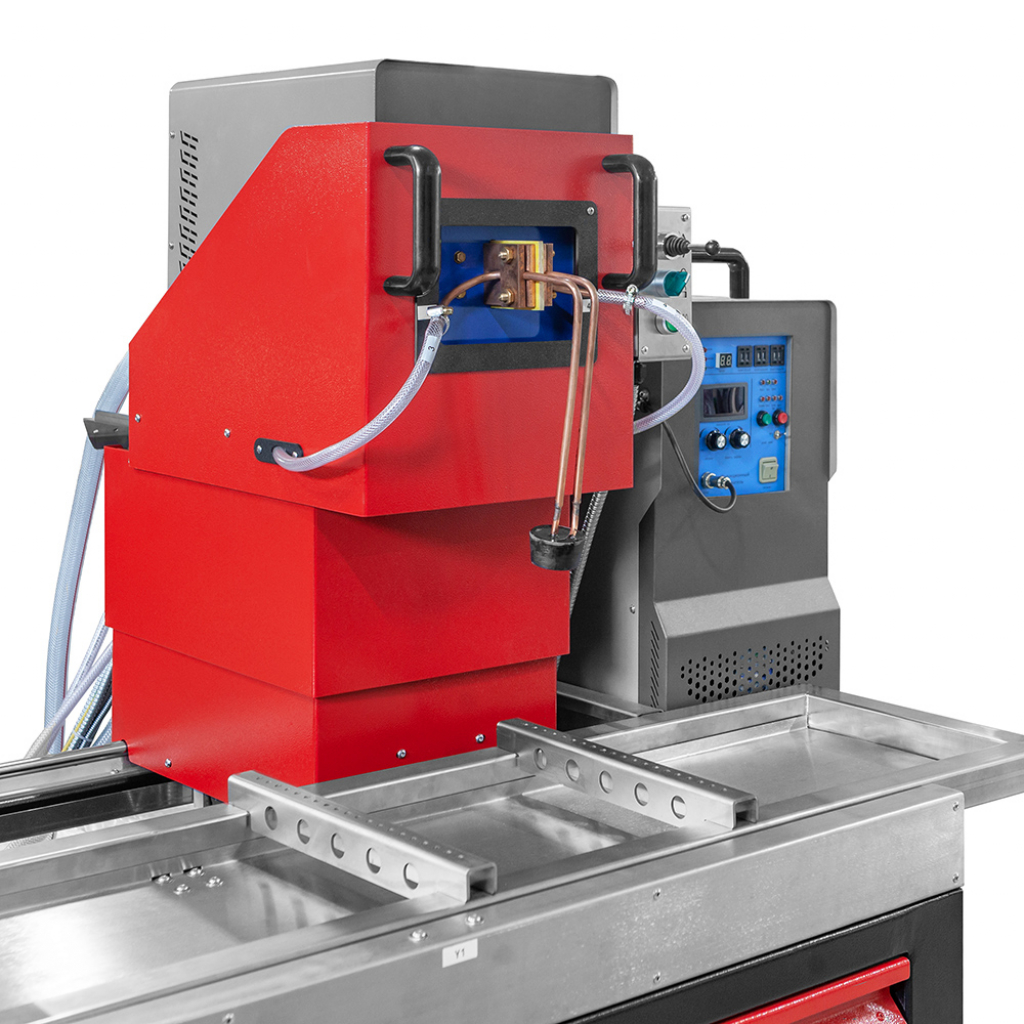

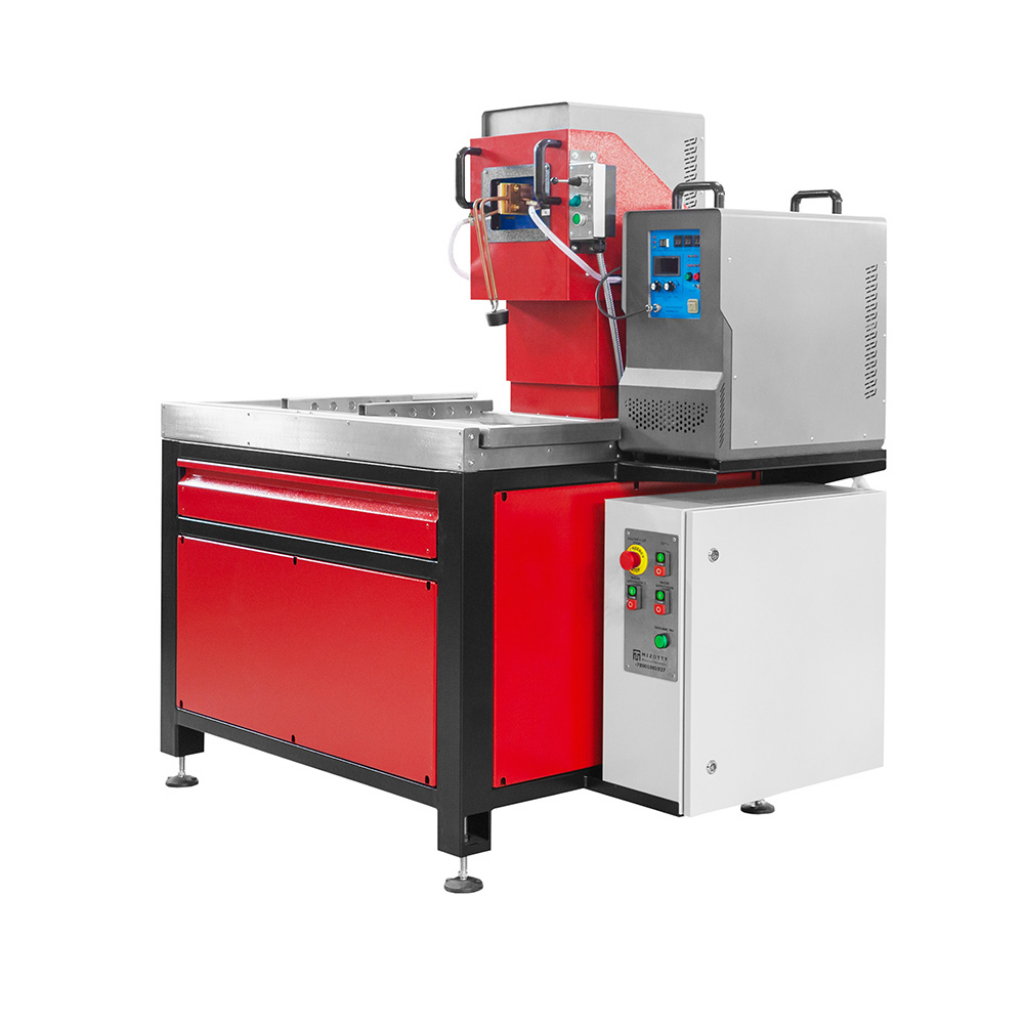

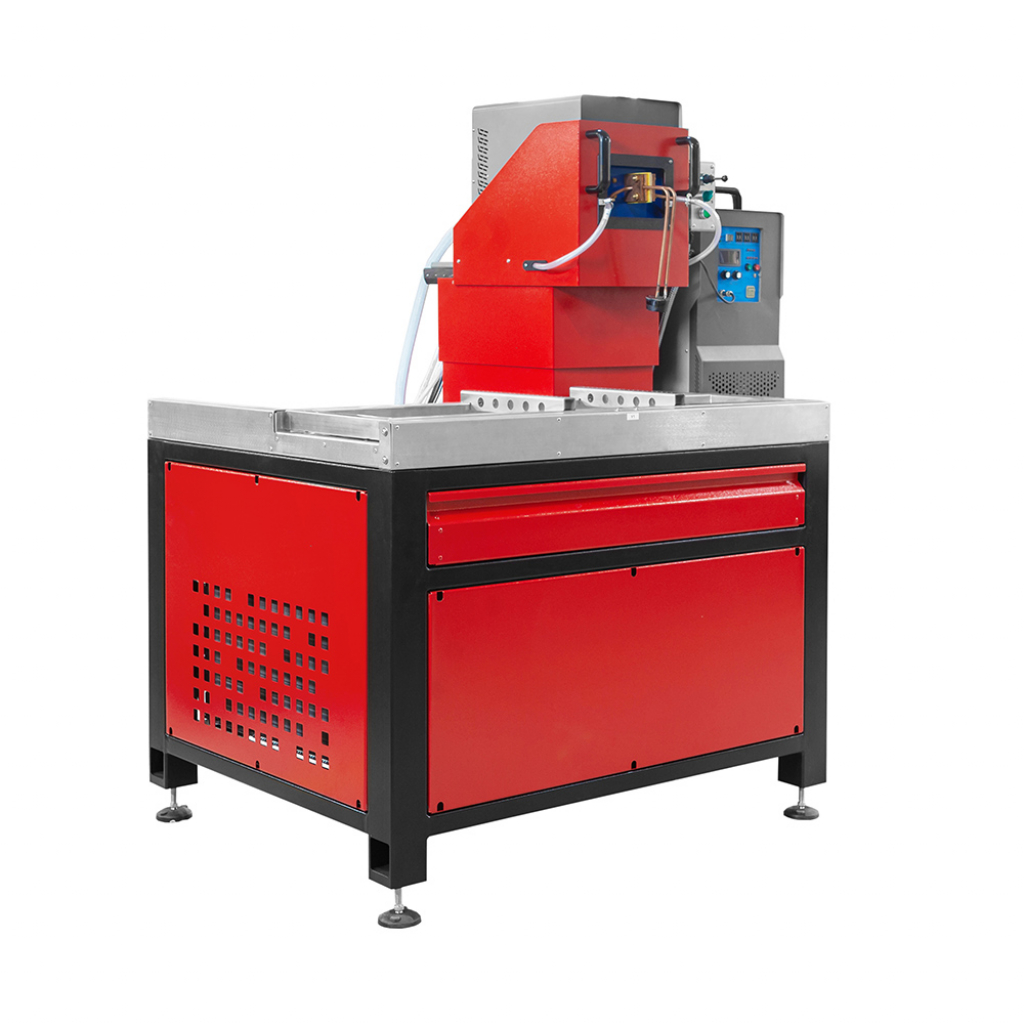

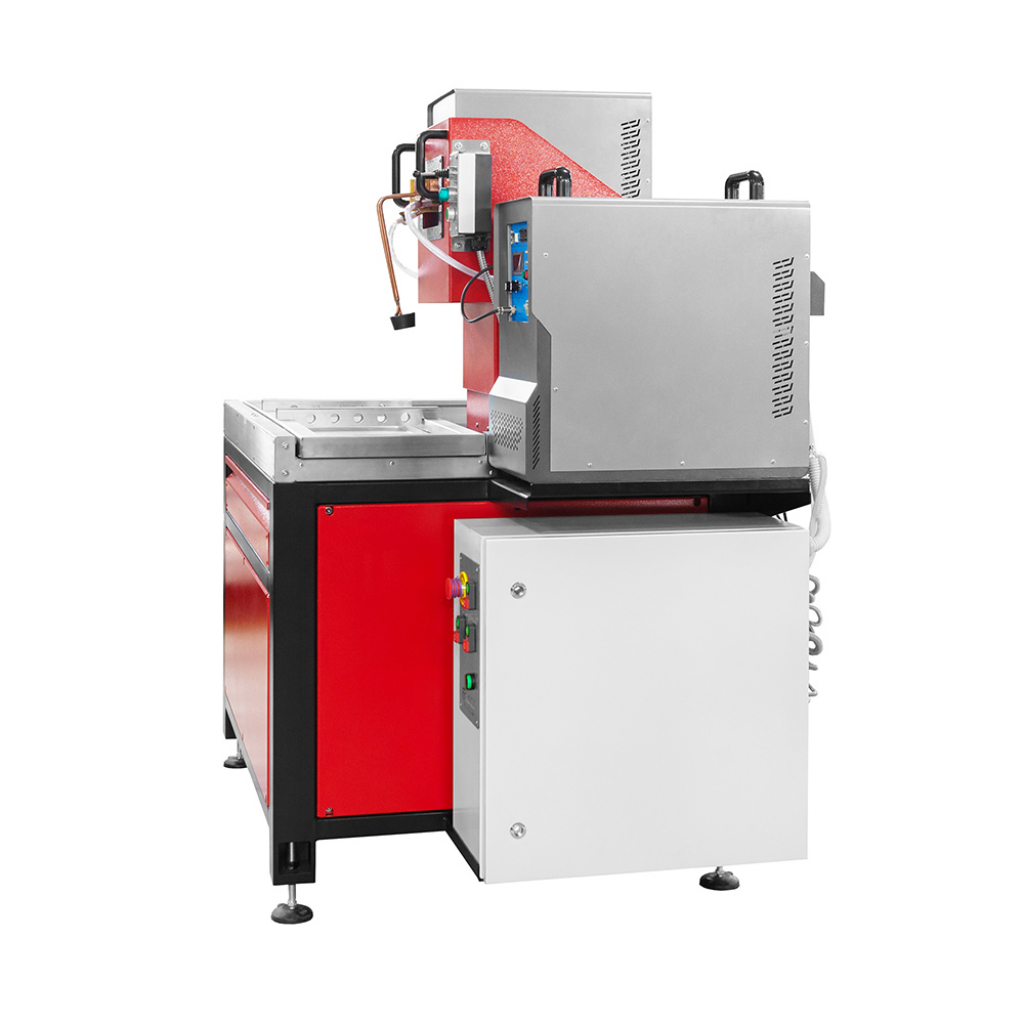

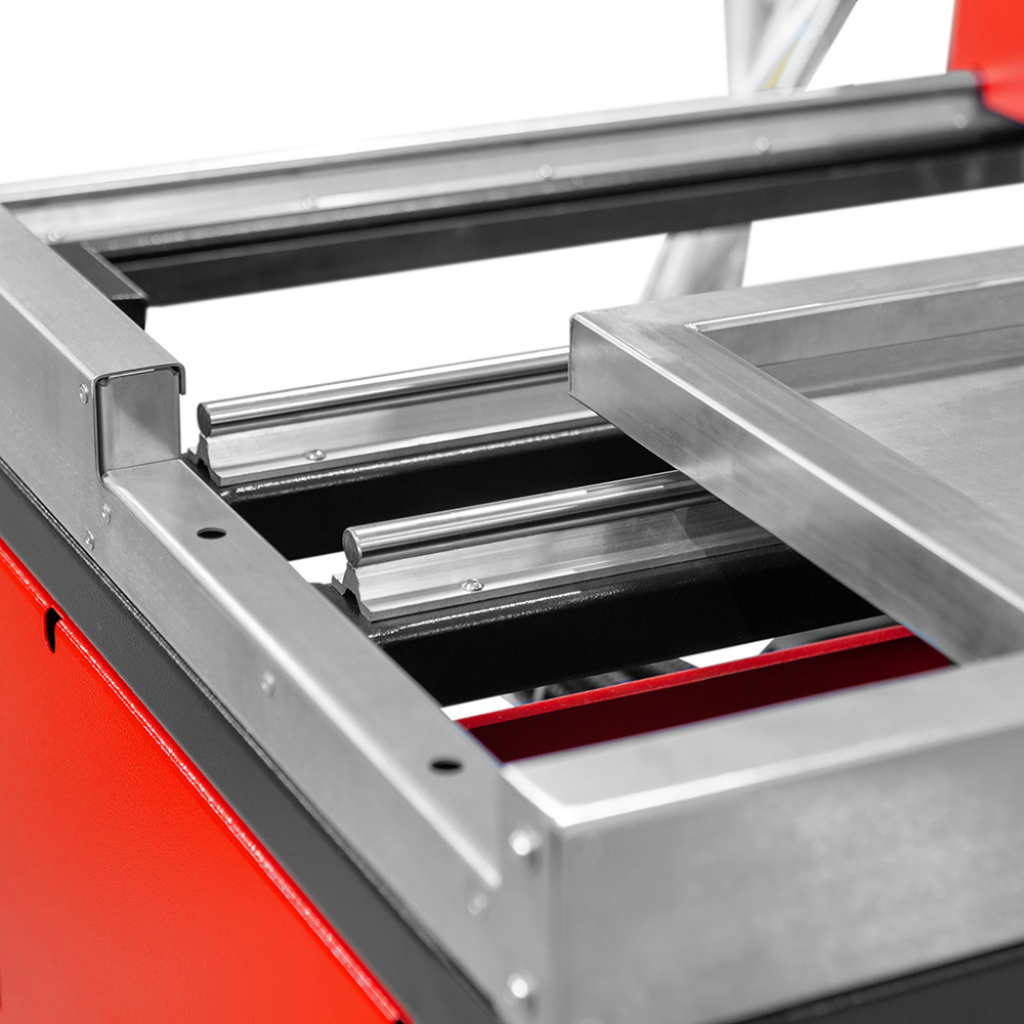

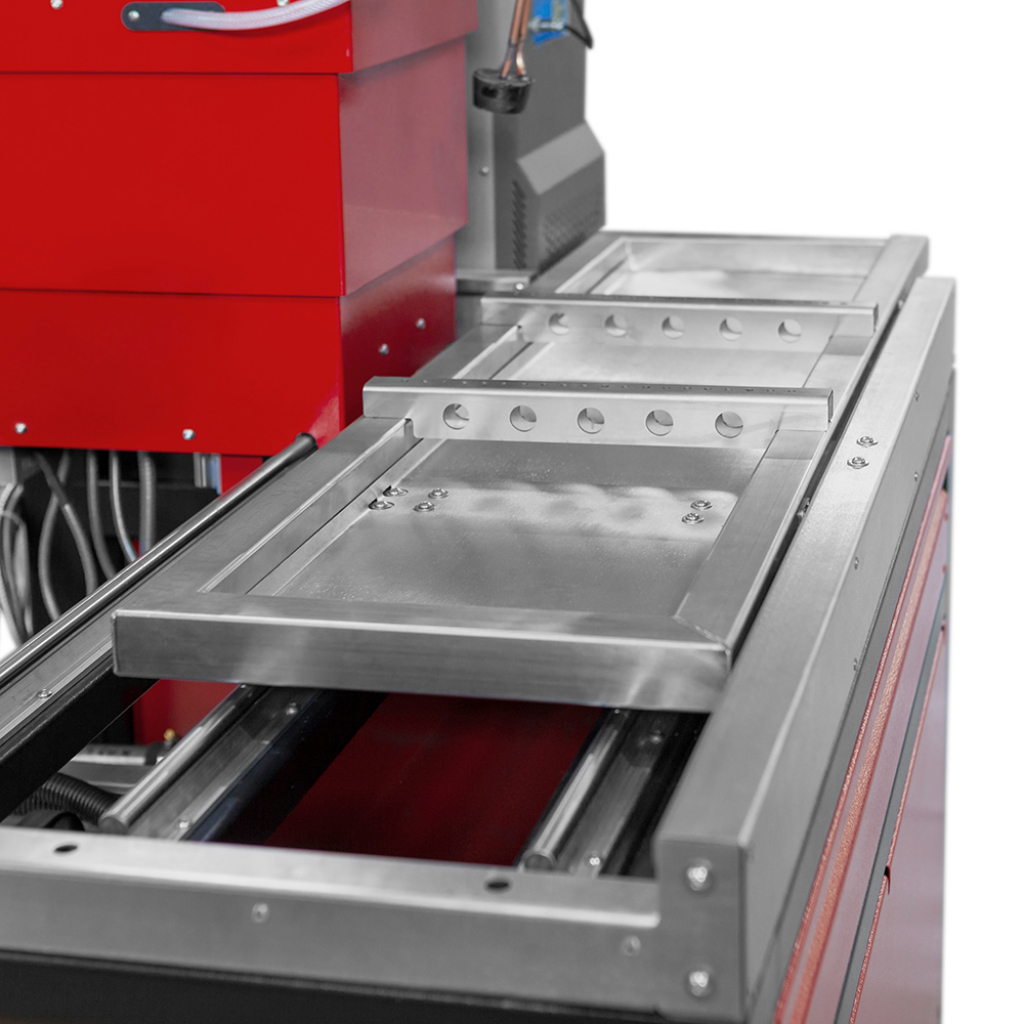

М-ТВЧ1 – это рамная конструкция (основание), на которой установлен генератор, стол для установки головки блока цилиндров (ГБЦ), каретка с подъемной платформой, на которой установлен трансформатор со съёмным нагревающим индуктором (индукционная катушка). В комплект стенда входит бак с системой охлаждения и циркуляции охлаждающей жидкости (ОЖ) через генератор, трансформатор и индуктор для их непрерывного охлаждения. При этом имеется дополнительный насос, для циркуляции ОЖ через радиатор для снижения её температуры до допустимых значений. Радиатор принудительно обдувается вентилятором. Каретка с подъемной платформой установлены на направляющих с возможностью легкого перемещения. Каретка имеет возможность перемещения в продольном горизонтальном направлении, а подъемная платформа имеет возможность перемещения в поперечном горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования индуктора с осью седла в ГБЦ. Подъемная платформа на которой установлен трансформатор с индуктором имеет возможность вертикального перемещения при помощи электропривода. Стол также имеет возможность горизонтального перемещения в продольном направлении.
Базовая комплектация М-ТВЧ1
Рама, облицовочные панели из черной стали, окрашенные порошковой краской RAL 9005
Рабочий стол из оцинкованной стали
Система ручного перемещения индуктора в горизонтальной плоскости

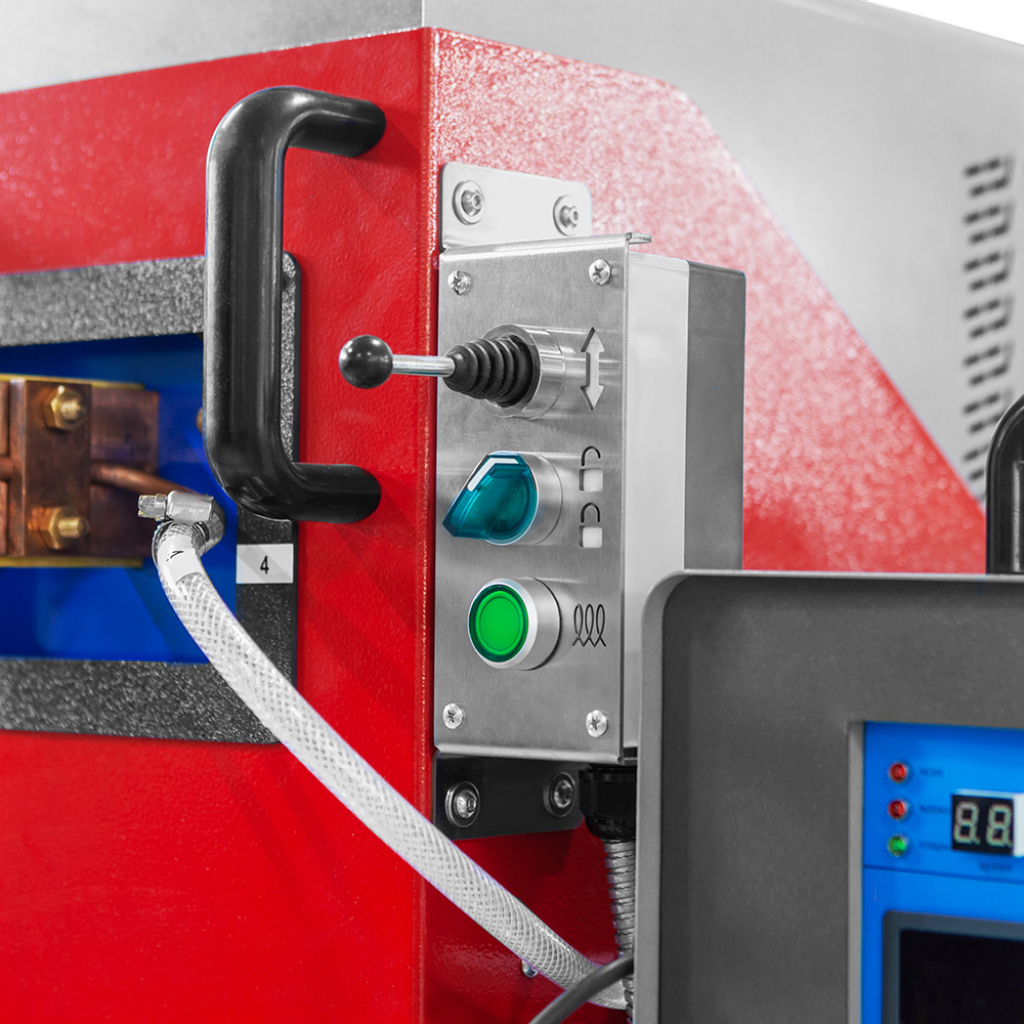

Система автоматического перемещения индуктора в вертикальной плоскости
Накопительный бак из нержавеющей стали AISI 304 с радиатором охлаждения
Среднепроизводительный насос охлаждения Pedrollo

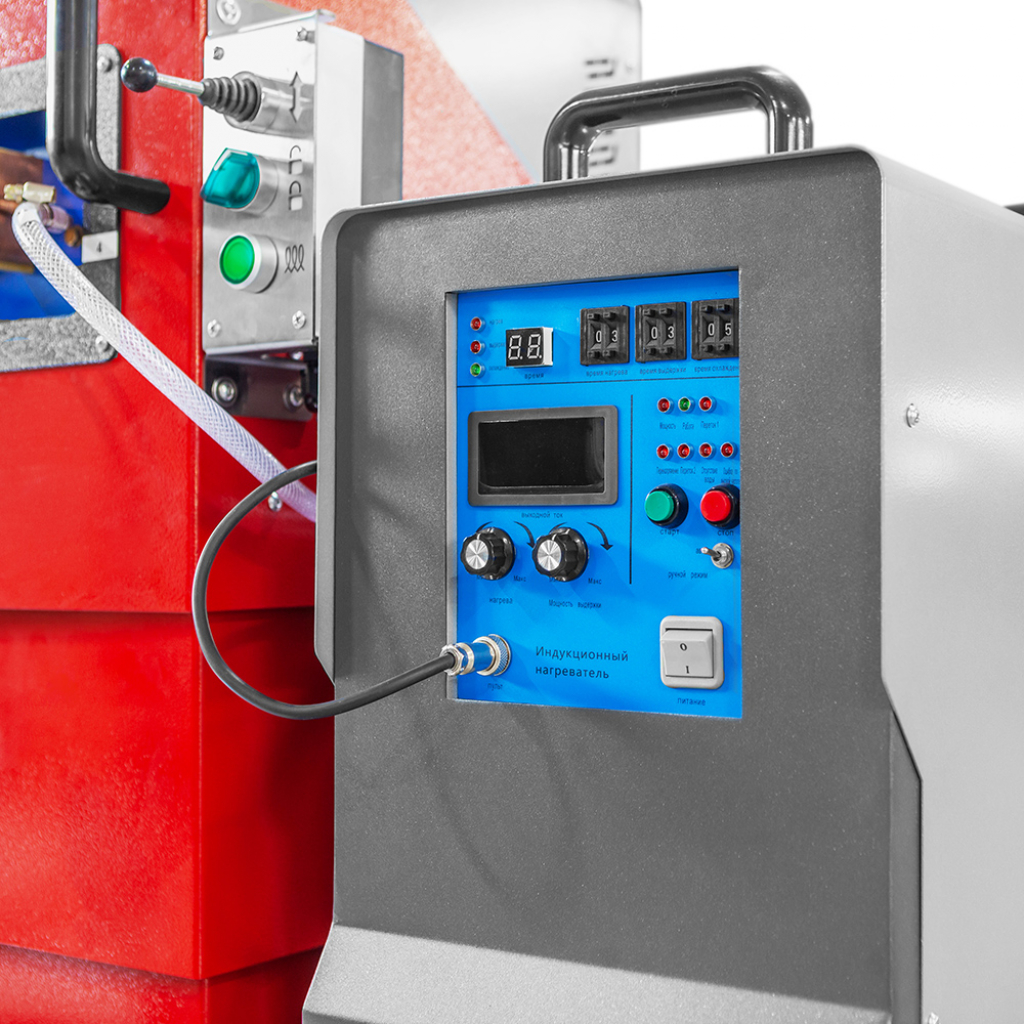

Установка ТВЧ

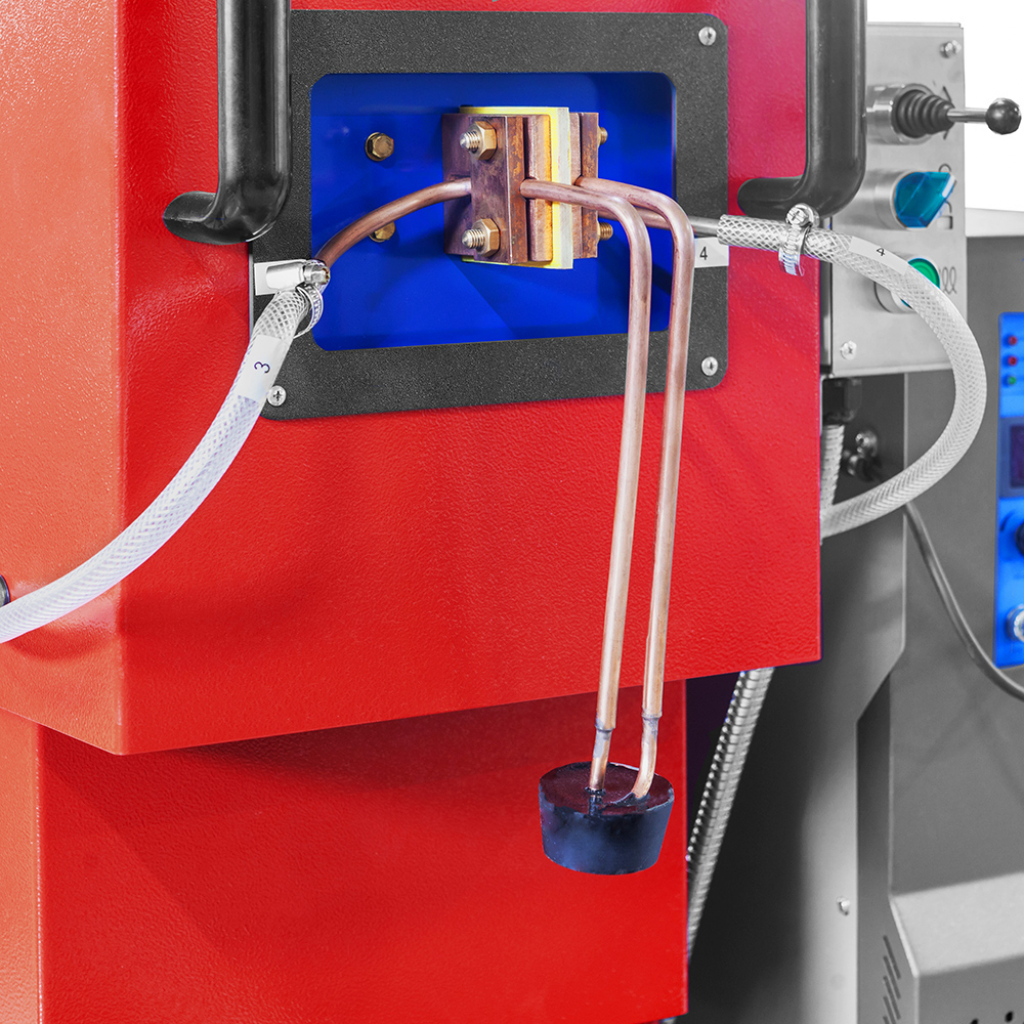

Комплект индукторов из медного сплава
Регулируемые по высоте опоры
Комплект косых опор

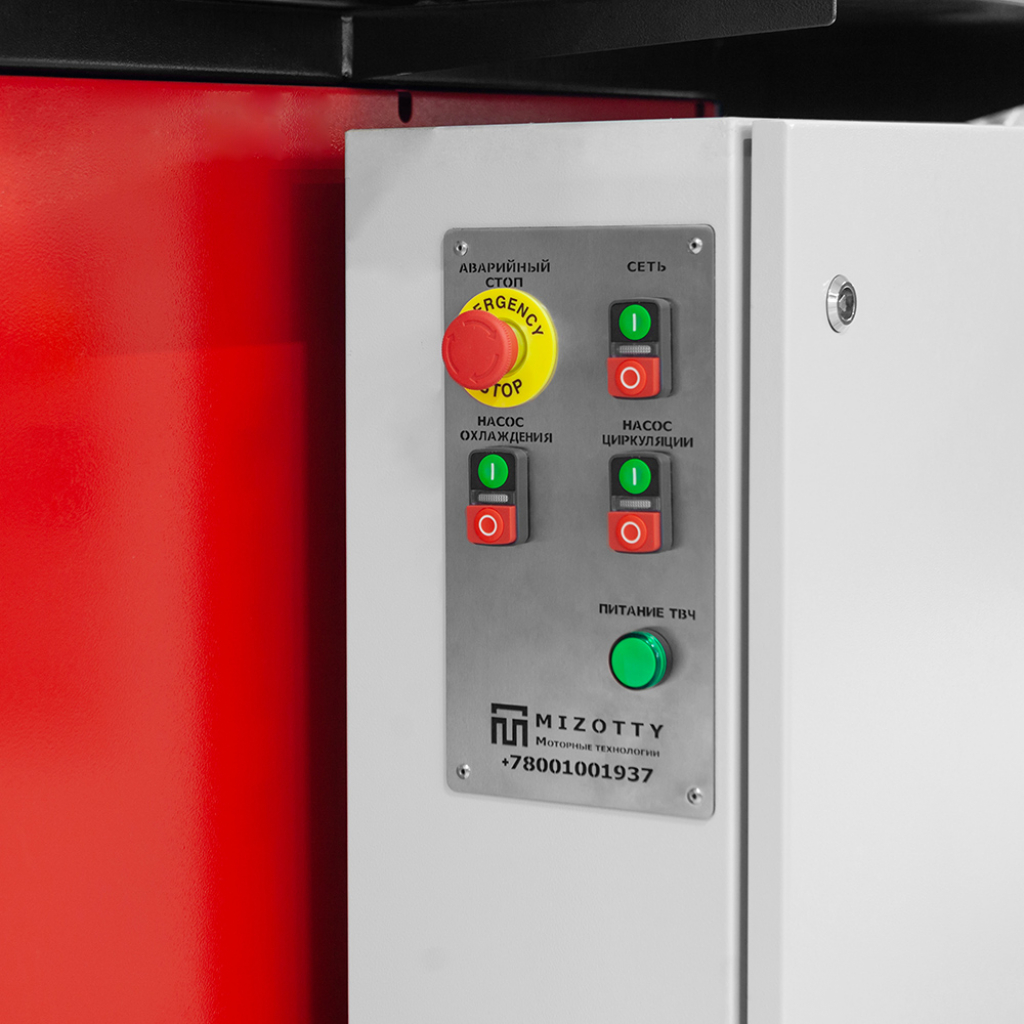

Система аварийной остановки
Электрические компоненты Dekraft
Максимальный масса устанавливаемой детали, кг 150
Высота рабочей поверхности стола от пола, мм 850
Мощность установки ТВЧ, мм 30
Ход индуктора по длине, мм 680
Ход индуктора по ширине, мм 160
Ход индуктора по высоте, мм 140
Ход стола продольный, мм 400
Мощность насоса охлаждения, кВт 0,75
Производительность насоса охлаждения, л/мин 60
Давление насоса охлаждения, бар 3
Объем бака охлаждения, л 90
Суммарная мощность стенда, кВт 32
Параметры ток, В/Гц 380/50
Габаритные размеры стенда (ДхШхВ), мм 1455 х 930 х 1450
Общая масса стенда сухая, кг 330
Стенд М-ТВЧ1 предназначен для индукционного нагрева металлических изделий, пайки металлов с адаптацией для извлечения седел клапанов головок блоков двигателей внутреннего сгорания и компрессоров. Его уникальные особенности позволяют сделать эту задачу простой и удобной благодаря быстрому индукционному нагреву седла до высокой температуры токами высокой частоты (ТВЧ). Возможности стенда серии М-ТВЧ1 позволяют использовать его для ремонта ГБЦ легкового, коммерческого, грузового транспорта и машин промышленного назначения и в других случаях, где требуется индукционный нагрев.
М-ТВЧ1 – это рамная конструкция (основание), на которой установлен генератор, стол для установки головки блока цилиндров (ГБЦ), каретка с подъемной платформой, на которой установлен трансформатор со съёмным нагревающим индуктором (индукционная катушка). В комплект стенда входит бак с системой охлаждения и циркуляции охлаждающей жидкости (ОЖ) через генератор, трансформатор и индуктор для их непрерывного охлаждения. При этом имеется дополнительный насос, для циркуляции ОЖ через радиатор для снижения её температуры до допустимых значений. Радиатор принудительно обдувается вентилятором. Каретка с подъемной платформой установлены на направляющих с возможностью легкого перемещения. Каретка имеет возможность перемещения в продольном горизонтальном направлении, а подъемная платформа имеет возможность перемещения в поперечном горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования индуктора с осью седла в ГБЦ. Подъемная платформа на которой установлен трансформатор с индуктором имеет возможность вертикального перемещения при помощи электропривода. Стол также имеет возможность горизонтального перемещения в продольном направлении.
Базовая комплектация М-ТВЧ1
Рама, облицовочные панели из черной стали, окрашенные порошковой краской RAL 9005
Рабочий стол из оцинкованной стали
Система ручного перемещения индуктора в горизонтальной плоскости
Система автоматического перемещения индуктора в вертикальной плоскости
Накопительный бак из нержавеющей стали AISI 304 с радиатором охлаждения
Среднепроизводительный насос охлаждения Pedrollo
Установка ТВЧ
Комплект индукторов из медного сплава
Регулируемые по высоте опоры
Комплект косых опор
Система аварийной остановки
Электрические компоненты Dekraft
Технические характеристики М-ТВЧ1
Эффективный размер рабочего стола (ДхШ), мм 1160 x 350Максимальный масса устанавливаемой детали, кг 150
Высота рабочей поверхности стола от пола, мм 850
Мощность установки ТВЧ, мм 30
Ход индуктора по длине, мм 680
Ход индуктора по ширине, мм 160
Ход индуктора по высоте, мм 140
Ход стола продольный, мм 400
Мощность насоса охлаждения, кВт 0,75
Производительность насоса охлаждения, л/мин 60
Давление насоса охлаждения, бар 3
Объем бака охлаждения, л 90
Суммарная мощность стенда, кВт 32
Параметры ток, В/Гц 380/50
Габаритные размеры стенда (ДхШхВ), мм 1455 х 930 х 1450
Общая масса стенда сухая, кг 330
